Flex ploča sa 4 sloja Blind Vias

Specifikacije proizvoda

• Sloj: 4L
• Debljina ploče: 0.25 mm
• Ukrućenje: PI ukrućenje
• Maska za lemljenje: Ne
• Sitotisak: Ne
• Površinska obrada: EING
• Poseban postupak: Slijepi vias, vias u jastučiću

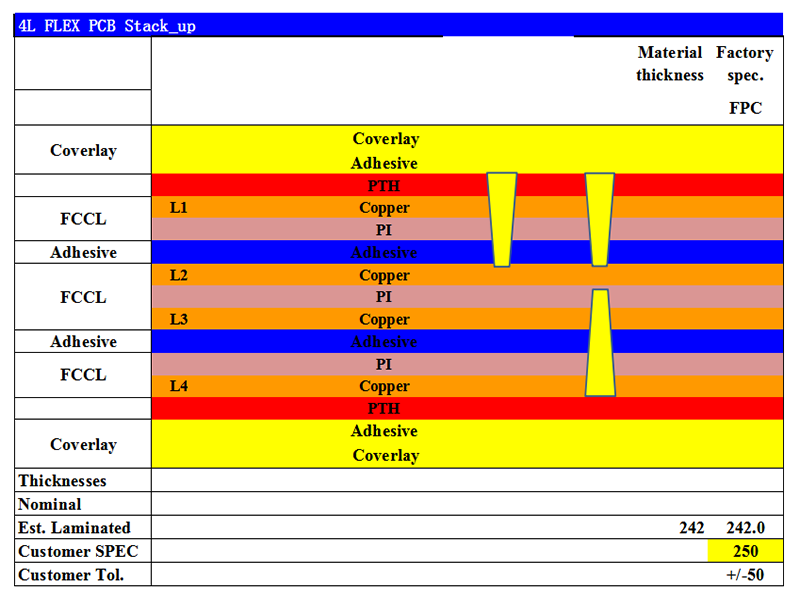

4 slojna sjenila preko savitljive ploče

Proizveden prema izvornim podacima, s optimiziranom naslaganom strukturom, rupe na BGA pozicijama 1-3 ne mogu se ispuniti. Naša je tvrtka optimizirala strukturu i promijenila rupe 1-3 u naslagane rupe 1-2 i 2-4, te pomaknula linije na sloju L4 i dodala blokirajuće točke.



Ključne značajke i razmatranja 4-slojne zavjese preko fleksibilne ploče uključuju:

1. Fleksibilnost: Kao savitljiva ploča nudi fleksibilnost, dopuštajući joj da se savije ili prilagodi obliku uređaja ili kućišta u koje je ugrađena. Ova je fleksibilnost ključna za primjene u kojima je prostor ograničen ili gdje se ploča treba uklopiti u nekonvencionalne oblike.
2. Međusobno povezivanje visoke gustoće (HDI): korištenje slijepih priključaka omogućuje međusobno povezivanje visoke gustoće, što omogućuje više veza na manjem području. Ovo je posebno korisno za kompaktne elektroničke uređaje gdje je prostor ograničen.
3. Integritet signala: slijepi vias pomažu u održavanju integriteta signala smanjenjem izobličenja signala i neusklađenosti impedancije. Ovo je važno za osiguranje pouzdane komunikacije između komponenti na ploči.
4. Izazovi u proizvodnji: Izrada 4-slojne savitljive ploče sa slijepim otvorima može predstavljati izazove u proizvodnji u usporedbi s tradicionalnim krutim PCB pločama. Potrebni su specijalizirani procesi i materijali kako bi se osigurala cjelovitost fleksibilne podloge i pouzdanost povezivanja sjenila.
5. Primjene: 4-layer blind vias flex ploče nalaze primjenu u raznim industrijama, uključujući zrakoplovstvo, automobilsku industriju, medicinske uređaje, potrošačku elektroniku itd. Obično se koriste u proizvodima gdje su prostor, težina i pouzdanost ključni čimbenici.



Proces izrade 4-slojnog zastora putem savitljive ploče

Proces proizvodnje 4-slojnih zavjesa preko savitljive ploče visoko je specijaliziran proces koji uključuje više ključnih koraka i delikatnih operacija. Sljedeći su glavni koraci ovog procesa proizvodnje:

(1) Priprema materijala:

Odaberite odgovarajuće fleksibilne podloge (poput poliimida, poliestera itd.) i vodljive materijale (poput bakrene folije).

Pripremite potrebne pokrivne folije, ljepila i druge pomoćne materijale.

(2) Proizvodnja unutarnjeg kruga:

Pričvrstite unutarnju bakrenu foliju na fleksibilnu podlogu.

Uzorak sklopa prenosi se na bakrenu foliju pomoću tehnologije fotolitografije.

Nepotrebni dijelovi bakrene folije uklanjaju se postupkom jetkanja kako bi se formirao unutarnji krug.

(3) Obrada slijepih rupa:

Na unutarnjim strujnim krugovima izbušene su slijepe rupe koje prodiru samo u određeni sloj, a ne u cijelu tiskanu ploču.

Za izradu slijepih rupa obično se koristi lasersko bušenje ili mehanička tehnologija bušenja, koja zahtijeva preciznu kontrolu dubine i mjesta bušenja.

(4) Metalizacija rupa:

Očistite i skinite ivice s slijepih rupa.

Vodljivi sloj formira se na stijenci rupe kemijskim bakrenjem ili postupkom galvanizacije kako bi se postigla električna veza između unutarnjeg i vanjskog sloja.

(5) Proizvodnja vanjskog kruga:

Postavite novu fleksibilnu podlogu i bakrenu foliju na unutarnji krug i slijepe otvore.

Fotolitografija i postupci jetkanja također se koriste za izradu vanjskih krugova.

(6) Laminacija i stvrdnjavanje:

Unutarnji i vanjski sloj međusobno su čvrsto povezani postupkom laminiranja.

Stvrdnjavanje se odvija pod visokom temperaturom i pritiskom, čime se osigurava čvrsta veza između slojeva.

(7) Površinska obrada:

Antioksidacijski tretman, premazivanje izolacijskog sloja, itd. na površini tiskane ploče prema potrebi.

Pripremite mjesta za lemljenje kao što su jastučići i mjesta za ugradnju konektora.

(8) Inspekcija kvalitete:

Provedite ispitivanje električnih performansi kako biste osigurali da slijepi vias i strujni krugovi dobro provode struju.

Provedite vizualni pregled kako biste bili sigurni da na ploči nema oštećenja, mrlja i drugih nedostataka.

(9) Rezanje i oblikovanje:

Sklopne ploče su precizno izrezane i oblikovane prema specifikacijama proizvoda.

(10) Završni pregled i pakiranje:

Provedite završne inspekcije kvalitete kako biste osigurali da proizvodi zadovoljavaju zahtjeve kupaca i industrijske standarde.

Očistite i zapakirajte kvalificirane strujne ploče u pripremi za otpremu.



4-slojno slijepo putem fleksibilnih PCB aplikacija

4-layer blind preko fleksibilnih PCB ploča imaju širok raspon primjena u raznim industrijama zbog svojih jedinstvenih značajki i mogućnosti. Evo nekih specifičnih aplikacija u kojima se ove ploče obično koriste:

Telekomunikacija:

Komunikacijska oprema: 4-layer blind vias flex ploče koriste se u usmjerivačima, preklopnicima i komunikacijskim modulima za pružanje međupovezanosti visoke gustoće i kompaktnog dizajna.

Industrijska automatizacija:

Robotika: 4-layer blind vias flex ploče koriste se u robotskim sustavima za upravljanje pokretima, obradu podataka i komunikaciju.

Medicinski uređaji:

Sustavi za oslikavanje: fleksibilni PCB-ovi sa slijepim viasovima koriste se u medicinskim uređajima za oslikavanje kao što su ultrazvučni uređaji i rendgenski sustavi za obradu signala i prijenos podataka.

Automobili:

Napredni sustavi pomoći vozaču (ADAS): 4-slojne zavjese preko fleksibilnih ploča koriste se u ADAS aplikacijama za integraciju senzora, obradu podataka i komunikaciju.

Potrošačke elektronike:
Sklopivi zasloni: Fleksibilni PCB-ovi sa slijepim otvorima omogućuju razvoj sklopivih pametnih telefona, tableta i prijenosnih računala, pružajući fleksibilnost i pouzdanost.

Zrakoplovstvo i obrana:

Avionika: 4-layer blind vias flex ploče koriste se u aplikacijama u zrakoplovstvu, uključujući zrakoplovne navigacijske sustave, sustave kontrole leta i komunikacijske sustave.

Internet stvari (IoT):

Pametni kućni uređaji: Fleksibilne PCB ploče sa slijepim viasovima koriste se u IoT uređajima kao što su pametni zvučnici, pametni sustavi rasvjete i pametni termostati za povezivanje i kontrolu.

Ovo je samo nekoliko primjera širokog raspona primjena 4-slojnih zastora putem fleksibilnih tiskanih ploča. Fleksibilnost, kompaktnost i pouzdane međusobne veze koje pružaju ove ploče čine ih prikladnima za brojne industrije i inovativne elektroničke dizajne.
