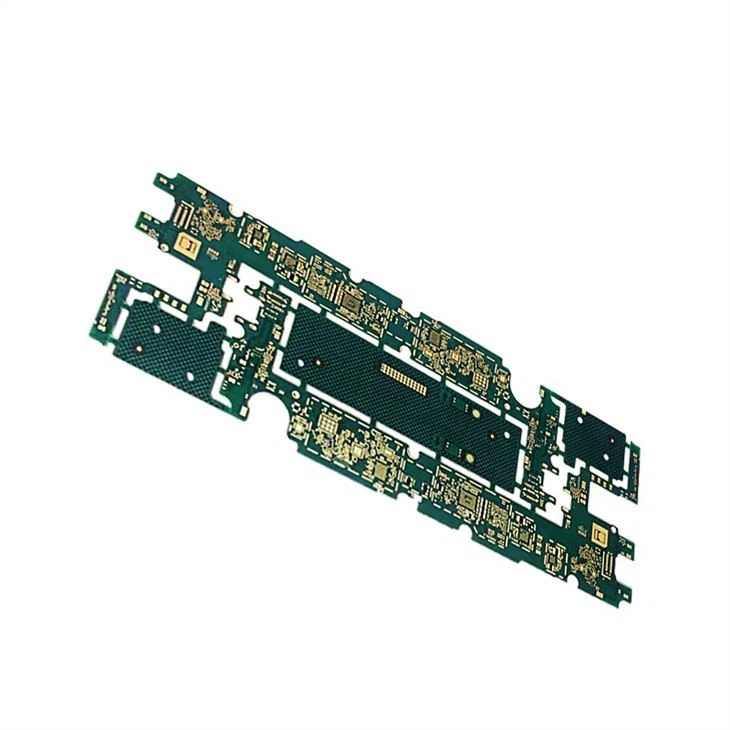

HDI PCB ispisna ploča

Pojedinosti o proizvodu

Tvornica Beton nudi rješenja za proizvodnju PCB-a u malim/velikim količinama na bazi brzog obrta. HDI PCB ispisna ploča je za napredne konstrukcije sa zahtjevnim zahtjevima za zrakoplovne, obrambene, medicinske i komercijalne primjene.

Što je High Density Interconnects (HDI) ploča

Ploča s interkonekcijama visoke gustoće (HDI) definirana je kao ploča (PCB) s većom gustoćom ožičenja po jedinici površine od konvencionalnih tiskanih ploča (PCB). Imaju finije linije i razmake (<100 µm),="" smaller="" vias=""><150 µm)="" and="" capture="" pads=""><400 µm),="" i/o="">300, and higher connection pad density (>20 jastučića/cm2) nego što se koristi u konvencionalnoj PCB tehnologiji. HDI ploča se koristi za smanjenje veličine i težine, kao i za poboljšanje električnih performansi.

Prema različitim slojevima, trenutno se DHI ploča dijeli na tri osnovne vrste:

1) HDI PCB (1 plus N plus 1)

Značajke:

● Prikladno za BGA s manjim I/O brojem

● Fine line, microvia i tehnologije registracije s mogućnošću razmaka kuglice od 0.4 mm

● Kvalificirani materijal i obrada površine za proces bez olova

● Izvrsna stabilnost i pouzdanost montaže

● Via punjena bakrom

Primjena: mobitel, UMPC, MP3 player, PMP, GPS, memorijska kartica

2) HDI PCB (2 plus N plus 2)

Značajke:

● Prikladno za BGA s manjim korakom kuglice i većim I/O brojem

● Povećajte gustoću usmjeravanja u kompliciranom dizajnu

● Mogućnosti tanke ploče

● Niži Dk / Df materijal omogućuje bolje performanse prijenosa signala

● Via punjena bakrom

Primjena: mobitel, PDA, UMPC, prijenosna igraća konzola, DSC, kamkorder

3) ELIC (međusobno povezivanje svakog sloja)

Značajke:

● Svaki sloj putem strukture povećava slobodu dizajna

● Pretvornik ispunjen bakrom osigurava veću pouzdanost

● Vrhunske električne karakteristike

● Tehnologije Cu bump i metal paste za vrlo tanke ploče

Primjena: mobitel, UMPC, MP3, PMP, GPS, memorijska kartica.

Prednosti korištenja ploče za povezivanje visoke gustoće (HDI).

● Omogućuje dizajnerima ugradnju više komponenti na manje ploče jer se HDI PCB-i mogu postaviti na obje strane ploče.

● Smanjite potrošnju energije, što dovodi do duljeg trajanja baterije u ručnim i drugim uređajima s baterijskim napajanjem.

● Čvrstiji i robusniji, što omogućuje veću čvrstoću i ograničene perforacije

● Smanjena toplinska degradacija, produžujući vijek trajanja uređaja.

● Omogućuje učinkovitiji prijenos i računanje veće gustoće u manjim područjima i stvaranje manjih proizvoda za krajnje korisnike kao što su pametni telefoni, zrakoplovna oprema, vojni uređaji i medicinska oprema.

● Održivost Dense BGA i QFP paketa u PCB dizajnu

● Ako koristite manje BGA i QFP pakete u svojim dizajnima i aplikacijama, HDI PCB-i nude veću pouzdanost u prijenosu kada vaš dizajn PCB-a dođe do točke masovne proizvodnje. HDI PCB-ovi mogu primiti gušće BGA i QFP pakete od starije PCB tehnologije.

● Smanjeni prijenos topline

Prijenos topline je smanjen jer toplina ima manju udaljenost prije nego što može izaći iz HDI PCB-a. HDI PCB-i također podliježu manjem opterećenju zbog toplinske ekspanzije, produžujući vijek trajanja PCB-a.

● Upravljana vodljivost

Otvori se zatim mogu ispuniti vodljivim ili nevodljivim materijalima kako bi se olakšao prijenos između komponenti, ovisno o dizajnu ploče.

Funkcionalnost je također poboljšana jer slijepi vias i via-in-pad omogućuju da se komponente postave bliže jedna drugoj. Kada se smanji raspon prijenosa od komponente do komponente, vremena prijenosa i kašnjenja križanja se smanjuju, dok se snaga signala povećava.

● Manji (i manji) faktori oblika

Kada se radi o uštedi prostora, HDI su fantastična opcija jer se ukupni broj slojeva može smanjiti. Na primjer, tradicionalni 8-slojni PCB s rupom može se lako zamijeniti 4-slojnim HDI rješenjem putem ploče. To rezultira manjim PCB-ima koji sadrže otvore koji su više-manje nevidljivi golim okom.

U konačnici, korištenje HDI PCB-a omogućuje stvaranje manjih, izdržljivijih i učinkovitijih proizvoda koje potrošači žele bez ugrožavanja dizajna i ukupne izvedbe.

HDI strukture:

1 plus N plus 1 – PCB-ovi sadrže 1 "naskup" međuslojeva visoke gustoće.

i plus N plus i (i veće od ili jednako 2) – PCB-ovi sadrže 2 ili više "naskupa" međuslojeva visoke gustoće. Mikroviji na različitim slojevima mogu biti raspoređeni ili naslagani. Složene mikroprolazne strukture punjene bakrom često se mogu vidjeti u izazovnim dizajnima.

Bilo koji sloj HDI – Svi slojevi PCB-a su slojevi međusobnog povezivanja visoke gustoće koji omogućavaju slobodno međusobno povezivanje vodiča na bilo kojem sloju PCB-a s naslaganim mikrovijalnim strukturama ispunjenim bakrom ("bilo koji sloj preko"). Ovo pruža pouzdano rješenje za međusobno povezivanje za vrlo složene uređaje s velikim brojem pinova, kao što su CPU i GPU čipovi koji se koriste na ručnim uređajima.
